Таблица передаточных чисел звезд мотоцикла эндуро
Передаточное число звезд эндуро рассчитывается делением количества зубьев задней, ведомой звезды на количество зубьев передней, ведущей. Чем больше значение, тем короче передача и выше механический выигрыш на заднем колесе. Чем меньше значение, тем длиннее передача и выше скорость при тех же оборотах двигателя.
Формула:
i = Zзад / Zперед
где:
i- передаточное отношение вторичной цепной передачи;Zзад- количество зубьев задней звезды;Zперед- количество зубьев передней звезды.
Для пары 13/50:
50 / 13 = 3,846
Передаточное число звезд - 3,85.
Это отношение относится только к вторичной цепной передаче. Для полного передаточного отношения между коленчатым валом и задним колесом учитываются первичная передача и выбранная ступень КПП:
iобщее = iпервичное × iКПП × iзвезд
Поэтому одинаковые звезды на двух мотоциклах не означают одинаковые обороты, тягу и скорость.
Таблица передаточных чисел звезд эндуро
В таблице приведены соотношения для передних звезд от 12 до 15 зубьев и задних от 45 до 55 зубьев.
| Задняя звезда | 12 зубьев | 13 зубьев | 14 зубьев | 15 зубьев |
|---|---|---|---|---|
| 45 | 3,750 | 3,462 | 3,214 | 3,000 |
| 46 | 3,833 | 3,538 | 3,286 | 3,067 |
| 47 | 3,917 | 3,615 | 3,357 | 3,133 |
| 48 | 4,000 | 3,692 | 3,429 | 3,200 |
| 49 | 4,083 | 3,769 | 3,500 | 3,267 |
| 50 | 4,167 | 3,846 | 3,571 | 3,333 |
| 51 | 4,250 | 3,923 | 3,643 | 3,400 |
| 52 | 4,333 | 4,000 | 3,714 | 3,467 |
| 53 | 4,417 | 4,077 | 3,786 | 3,533 |
| 54 | 4,500 | 4,154 | 3,857 | 3,600 |
| 55 | 4,583 | 4,231 | 3,929 | 3,667 |
Пара 14/48 дает передаточное отношение 3,429. При замене передней звезды на 13 зубьев и сохранении задней 48T:
48 / 13 = 3,692
Передаточное число увеличивается на 7,69%.
Если оставить переднюю звезду 14T и заменить заднюю 48T на 50T:
50 / 14 = 3,571
Передаточное число увеличивается на 4,17%. Изменение задней звезды дает меньший шаг настройки.
Как передаточное число влияет на скорость и тягу
Количество зубьев меняет передаточное отношение трансмиссии, но не мощность двигателя.
| Изменение | Передаточное число | Крутящий момент на заднем колесе | Скорость при тех же оборотах |
|---|---|---|---|
| Меньше зубьев спереди | Растет | Растет | Снижается |
| Больше зубьев спереди | Снижается | Снижается | Растет |
| Больше зубьев сзади | Растет | Растет | Снижается |
| Меньше зубьев сзади | Снижается | Снижается | Растет |
Рост крутящего момента относится к механическому выигрышу вторичной передачи при одинаковом моменте на ведущей звезде. Мощность двигателя после замены звезд не увеличивается.
Как изменить звезды для большей скорости
Для увеличения скорости при одинаковых оборотах передаточное число уменьшают:
-
увеличивают количество зубьев передней звезды;
-
уменьшают количество зубьев задней звезды.
Исходная комбинация 13/50:
50 / 13 = 3,846
После установки передней звезды 14T:
50 / 14 = 3,571
Передаточное число уменьшается на 7,14%.
Скорость обратно пропорциональна передаточному отношению, поэтому процентное изменение скорости будет другим:
V2 = V1 × i1 / i2
Для перехода с 13/50 на 14/50:
3,846 / 3,571 = 1,0769
Скорость при одинаковых оборотах увеличивается на 7,69%.
Если при определенных оборотах мотоцикл ехал 80 км/ч:
80 × 1,0769 = 86,2 км/ч
86,2 км/ч - расчетная скорость при тех же оборотах двигателя. Реальная максимальная скорость зависит от мощности, аэродинамического сопротивления, сопротивления качению и способности двигателя раскрутить более длинную передачу.
Более мягкое изменение дает замена задней звезды 50T на 48T:
48 / 13 = 3,692
Передаточное число уменьшается на 4%, а скорость при одинаковых оборотах увеличивается на 4,17%.
Как увеличить тягу эндуро
Для техничных подъемов, камней, корней и медленных участков передаточное число увеличивают:
-
уменьшают количество зубьев передней звезды;
-
увеличивают количество зубьев задней звезды.
При исходной паре 13/50:
13/50 = 3,846
После установки 13/52:
52 / 13 = 4,000
Передаточное число увеличивается на 4%. Скорость при одинаковых оборотах снижается на 3,85%.
При переходе на 12/50:
50 / 12 = 4,167
Передаточное число увеличивается на 8,33%, а скорость при одинаковых оборотах уменьшается на 7,69%.
Для 12/52:
52 / 12 = 4,333
Передаточное число выше исходного 13/50 на 12,67%, а скорость при одинаковых оборотах ниже на 11,24%.
Чем выше передаточное число, тем быстрее двигатель набирает обороты на каждой ступени и тем раньше требуется переключение на следующую передачу.
Один зуб спереди - сколько зубьев сзади
Соотношение «один зуб спереди равен трем-четырем зубьям сзади» используется как ориентир. Точное значение зависит от исходной комбинации.
Для 13/50 переход на 12/50 увеличивает передаточное число на 8,33%.
Чтобы получить близкое изменение только задней звездой:
50 × 1,0833 = 54,17
Ближайший размер - 54 зуба.
Получаются следующие значения:
13/54 = 4,154
12/50 = 4,167
Разница между передаточными числами - 0,3%.
Для пары 13/50 уменьшение передней звезды на один зуб соответствует увеличению задней почти на четыре зуба.
Изменение задней звезды позволяет точнее настраивать трансмиссию:
| Изменение от 13/50 | Передаточное число | Разница |
|---|---|---|
| 13/51 | 3,923 | +2,00% |
| 13/52 | 4,000 | +4,00% |
| 12/50 | 4,167 | +8,33% |
| 13/49 | 3,769 | -2,00% |
| 14/50 | 3,571 | -7,14% |
Сравнение популярных соотношений звезд эндуро
За базовую комбинацию принята пара 13/50 с передаточным числом 3,846.
| Звезды | Передаточное число | Изменение относительно 13/50 | Скорость при тех же оборотах |
|---|---|---|---|
| 12/48 | 4,000 | +4,00% | -3,85% |
| 12/50 | 4,167 | +8,33% | -7,69% |
| 12/52 | 4,333 | +12,67% | -11,24% |
| 13/48 | 3,692 | -4,00% | +4,17% |
| 13/50 | 3,846 | 0% | 0% |
| 13/52 | 4,000 | +4,00% | -3,85% |
| 14/48 | 3,429 | -10,86% | +12,18% |
| 14/50 | 3,571 | -7,14% | +7,69% |
| 14/52 | 3,714 | -3,43% | +3,55% |
| 15/50 | 3,333 | -13,33% | +15,38% |
Комбинации 12/48 и 13/52 дают одинаковое передаточное число - 4,000. Скорость вращения заднего колеса относительно ведущей звезды у них одинакова.
Физические параметры отличаются: меняются диаметры звезд, радиус изгиба цепи и положение заднего колеса после регулировки натяжения.

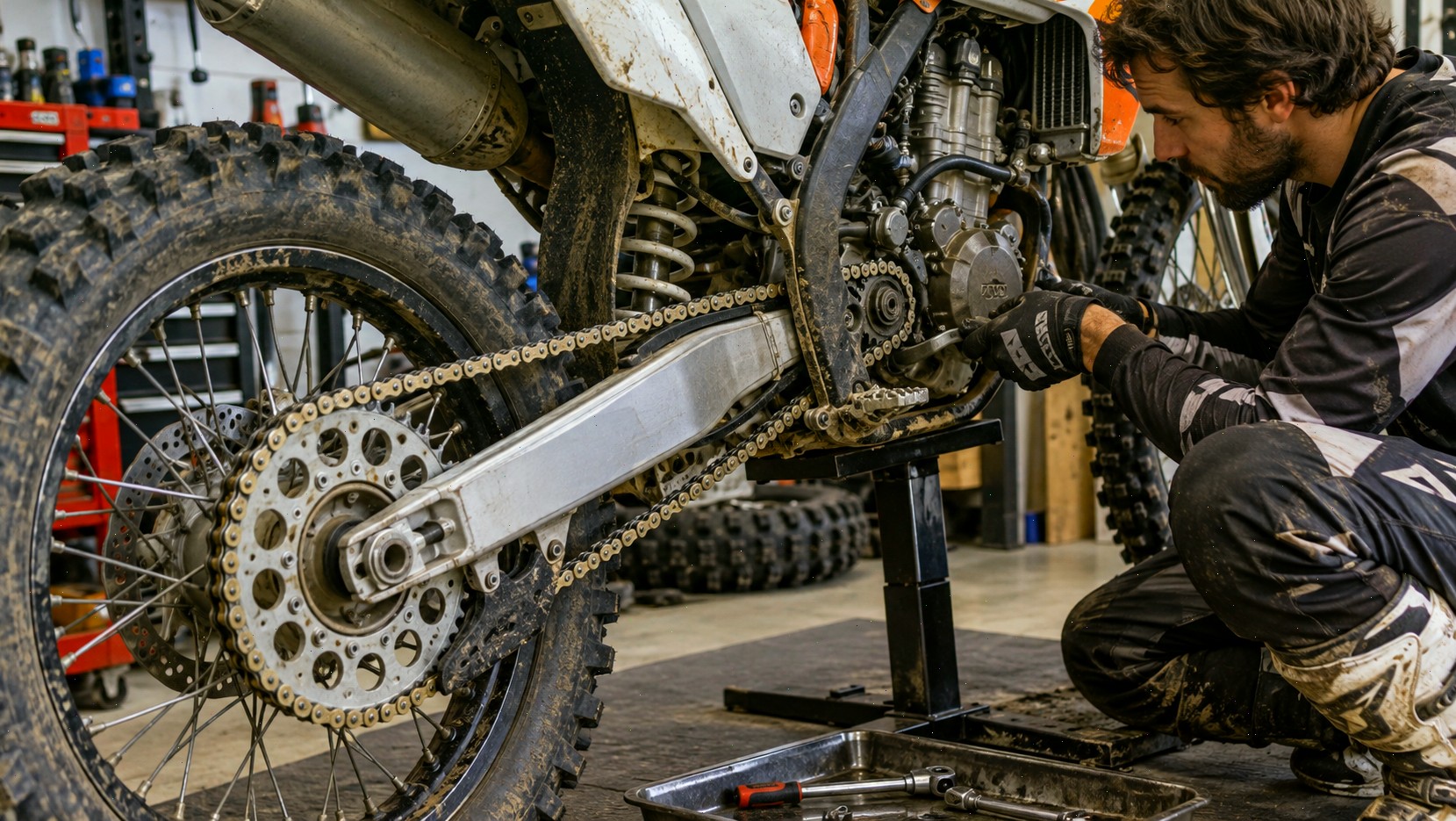

Размеры звезд на эндуро и цепь
Количество зубьев - не единственный параметр мотоциклетной звезды. При подборе проверяются:
- размер цепи;
- шлицы и посадка ведущей звезды;
- расположение и диаметр отверстий ведомой звезды;
- толщина и вылет венца;
- допустимое количество зубьев;
- длина цепи;
- положение оси заднего колеса;
- зазор до маятника, слайдера и направляющей.
Цепь 520 используется, в частности, на Honda CRF450X 2026 и GASGAS EC 300.
Для цепи 520 шаг составляет 5/8 дюйма, или 15,875 мм.
Требования к мотоциклетным цепям и связанным с ними звездам описывает стандарт ISO 10190:2008. Он распространяется на цепи с шагом от 6,35 до 19,05 мм. Стандарт повторно подтвержден ISO в 2022 году.
Как количество зубьев меняет диаметр звезды
Делительный диаметр звезды рассчитывается по формуле:
d = p / sin(180° / Z)
где:
d- делительный диаметр;p- шаг цепи;Z- количество зубьев.
Для цепи с шагом 15,875 мм:
| Зубья | Делительный диаметр |
|---|---|
| 12 | 61,34 мм |
| 13 | 66,33 мм |
| 14 | 71,34 мм |
| 15 | 76,35 мм |
| 48 | 242,73 мм |
| 50 | 252,82 мм |
| 52 | 262,92 мм |
Значения относятся к делительному диаметру, а не к наружному размеру готовой детали.
При переходе с задней звезды 48T на 52T делительный диаметр увеличивается с 242,73 до 262,92 мм - на 20,19 мм. Радиус возрастает на 10,1 мм.
Увеличение размера ведомой звезды меняет положение цепи относительно направляющей и защиты.
Как уменьшение передней звезды влияет на цепь
Передняя звезда с меньшим количеством зубьев уменьшает передаточный шаг крупнее, чем изменение задней на один-два зуба.
Для исходной пары 13/50:
- 13/50 → 13/51 - передаточное число увеличивается на 2%;
- 13/50 → 13/52 - на 4%;
- 13/50 → 12/50 - на 8,33%.
Меняется и геометрия огибания цепи.
Центральный угол между соседними зубьями:
α = 360° / Z
Для 13T:
360 / 13 = 27,69°
Для 12T:
360 / 12 = 30°
При переходе с 13T на 12T угол увеличивается на 8,33%, а делительный диаметр уменьшается с 66,33 до 61,34 мм.
Эти значения не позволяют рассчитать ресурс цепи в процентах. Изменяется геометрия ее движения: цепь огибает меньшую окружность и сильнее меняет направление между соседними зубьями.
Минимально допустимое количество зубьев ведущей звезды определяется с учетом конструкции конкретного мотоцикла.
Влияет ли замена звезд на длину цепи
Увеличение количества зубьев увеличивает длину траектории цепи. Уменьшение количества зубьев сокращает ее.
Количество необходимых звеньев зависит от:
- размеров передней и задней звезд;
- расстояния между их осями;
- диапазона регулировки заднего колеса;
- конструкции маятника.
После замены звезд ось заднего колеса должна оставаться в рабочем диапазоне натяжителей, а провис цепи - соответствовать требованиям производителя мотоцикла.
На эндуро с большим ходом подвески натяжение цепи меняется при перемещении маятника. Чрезмерно натянутая цепь получает дополнительную нагрузку при изменении взаимного положения ведущей звезды, оси маятника и заднего колеса.
При значительном изменении количества зубьев требуется проверка длины цепи до установки нового комплекта.
Заводские соотношения звезд у эндуро
У Honda CRF450X 2026 производитель указывает цепь 520 и звезды 13T/51T.
Передаточное число:
51 / 13 = 3,923
У GASGAS EC 300 производитель указывает цепь 520 X-Ring и вторичное передаточное отношение 14:42.
Передаточное число:
42 / 14 = 3,000
Разница между 3,000 и 3,923 не показывает напрямую разницу в тяге двух мотоциклов. Итоговое передаточное отношение зависит также от первичной передачи и ступеней КПП.
Заводская комбинация конкретной модели служит исходной точкой для расчета изменений.
Как выбрать соотношение звезд эндуро
Сначала определяется штатная комбинация звезд и рассчитывается ее передаточное число.
Для 13/50:
50 / 13 = 3,846
Дальше рассчитывается новая конфигурация и разница относительно штатной.
Для увеличения тяги:
- 13/51 - +2%;
- 13/52 - +4%;
- 12/50 - +8,33%.
Для увеличения скорости при одинаковых оборотах:
- 13/49 - передаточное число ниже на 2%;
- 13/48 - ниже на 4%;
- 14/50 - ниже на 7,14%.
После расчета проверяются совместимость звезд, длина цепи, положение натяжителей и допустимые размеры для конкретной модели.
При дорожных и скоростных участках более длинная передача снижает обороты при той же скорости. На медленных технических секциях более короткая передача повышает механический выигрыш и позволяет двигаться медленнее на той же ступени КПП.
Частые ошибки при подборе звезд
Сравнение только количества зубьев. Комбинации 12/48 и 13/52 различаются по размерам звезд, но обе дают передаточное число 4,000.
Расчет прибавки мощности. Замена звезд не увеличивает мощность двигателя. Меняется передаточное отношение между ведущей звездой и задним колесом.
Расчет максимальной скорости только по передаточному числу. Более длинная передача увеличивает скорость при одинаковых оборотах, но двигатель должен сохранить эти обороты под нагрузкой.
Подбор цепи только по количеству зубьев. Маркировка 520, 525 или 530 характеризует размер цепи, а обозначения 13T, 50T или 52T - количество зубьев.
Копирование звезд с другого мотоцикла. Одинаковое передаточное число вторичной передачи не означает одинаковое общее передаточное отношение.
Замена звезд без проверки длины цепи. После изменения размеров ось заднего колеса должна оставаться в допустимом диапазоне регулировки.
FAQ
Какая звезда на эндуро дает больше скорости?
Передняя звезда с большим количеством зубьев или задняя с меньшим уменьшают передаточное число. Скорость при одинаковых оборотах увеличивается. Реальная максимальная скорость зависит от мощности двигателя и сопротивления движению.
Какие звезды поставить на эндуро для тяги?
Передаточное число увеличивают установкой меньшей передней или большей задней звезды. Для точной настройки изменение рассчитывают относительно штатной комбинации в процентах.
Нужно ли менять цепь после замены звезд?
Не всегда. Имеющаяся цепь подходит по длине, если после замены звезд сохраняются требуемый провис и рабочее положение задней оси. При значительном увеличении или уменьшении звезд требуется проверка количества звеньев.
Как посчитать передаточное число звезд эндуро?
Количество зубьев задней звезды делится на количество зубьев передней. Для 13/50 передаточное число равно 3,846, для 13/52 - 4,000, для 14/50 - 3,571.
Главное о передаточных числах звезд эндуро
Передаточное число звезд мотоцикла эндуро рассчитывается по формуле Zзад / Zперед.
Большее значение дает более короткую передачу и больший механический выигрыш на заднем колесе. Меньшее значение удлиняет передачу и увеличивает скорость при одинаковых оборотах.
Переход с 13/50 на 13/52 увеличивает передаточное число на 4%. Переход с 13/50 на 12/50 - на 8,33%. Замена 13/50 на 14/50 уменьшает его на 7,14%.
После расчета проверяются размеры звезд, цепь, диапазон натяжителей и ограничения производителя конкретного мотоцикла.
