Как установить коробку реверс на мотобуксировщик

Задний ход экономит нервы. И время. В узкой просеке, на целине, у кромки оврага - рулить назад проще, чем прыгать вокруг гусеницы. Здесь показываю, как установить коробку реверс на мотобуксировщик и как установить на мотособаку без «магии»: что подготовить, куда сверлить, чем смазывать, как не получить вибрации.

По пути закроем частые вопросы - «как поставить реверс на мотобуксировщик», «какой реверс выбрать», «где лучше рычаг - на руле или на корпусе», «чем и сколько масла лить».

Что такое реверс-редуктор и как он работает

Определение. Реверс-редуктор - промежуточный узел между двигателем/вариатором и ведущей звездой гусеницы, который меняет направление вращения выходного вала. Обычно три положения: F - N - R.

Как устроено. Пара шестерен с муфтой переключения на шлицах. Включение рычагом или тросом. Варианты: «коробка реверса Буран», универсальные блоки под вариатор «Сафари», заводские модули под конкретные рамы.

Зачем? Маневрирование в узких местах, выезд из «кармана», выправление траектории при штурме целинного снега, парковка с санями.

Можно ли поставить реверс на любой буксировщик

Короткий ответ - нет. Встречаются три сценария:

1. Модель с предусмотренной доработкой. Рама и крепления рассчитаны под установку реверса позже. Пример: ряд линеек, где производитель предлагает комплект «послепродажной установки» - крепеж, вал, тяги, кожух. Это упрощает монтаж дома.

2. Модель только с реверсом. Завод ставит коробку с конвейера - рама, опоры, вырез под рычаг уже заложены.

3. Модель без возможности retrofit. Геометрия и силовые элементы не допускают установки без серьезной переделки. В «домашних условиях» это неоправданно.

Вывод. Перед покупкой уточни - можно ли «доставить» реверс после сезона. Это избавит от сюрпризов.

Сравнение по типу переключения: рычаг на корпусе vs на руле

• Рычаг на корпусе. Проще механика, меньше тросов. Но переключать приходится, слезая в снег. Неудобно в глубоких сугробах.

• Тросовый привод на руле. Комфорт - включаешь, не покидая саней. Сложнее настройка тяги и прокладка троса, чувствителен к обмерзанию - нужна смазка и аккуратные радиусы.

Практически полезно: при регулярных маневрах «вперед-назад» тросовый привод экономит действия и снижает усталость рук. Ставим упоры троса, защищаем кожухом, исключаем острые изгибы.

Что подготовить перед установкой

Инструмент: набор головок, шестигранники, динамометрический ключ, метки/керн, дрель и сверла, штангенциркуль, фиксатор резьбы, шприц 50-100 мл со шлангом 6 мм.

Расходники: прокладки/сальники под твой реверс, герметик анаэробный, масло трансмиссионное (см. ниже), стяжные хомуты, кожух троса.

Контрольные точки:

• соосность валов вход-реверс-выход

• место под корпус реверса и рычаг

• длина цепи/ремня после установки

• продольная развесовка - двигатель часто смещают на 10-20 мм для баланса

Пошагово: реверс устанавливаем на мотобуксировщик

Этап 0. Поднятие и обезвешивание гусеницы

Мотобуксировщик ставим на козлы. Гусеница в воздухе. Ослабляем привод, снимаем нагрузку с цепи/ремня.

Этап 1. Демонтаж штатной передачи

Снимаем кожухи, цепь/ремень, ведущую звезду и вал, который идет на гусеницу. Делаем метки на валах и шпонках - пригодится при сборке.

Этап 2. Подготовка рамы

Размечаем отверстия под опоры реверса, при необходимости - под «втулку» рычага. Сверлим. Кромки снимаем, чтобы не резать трос и прокладки.

Этап 3. Установка реверса

Приставляем корпус, подгоняем положение до совпадения осей. Временно прихватываем болтами, проверяем соосность штангеном/линейкой, только после этого тянем крепеж моментом, используем фиксатор резьбы.

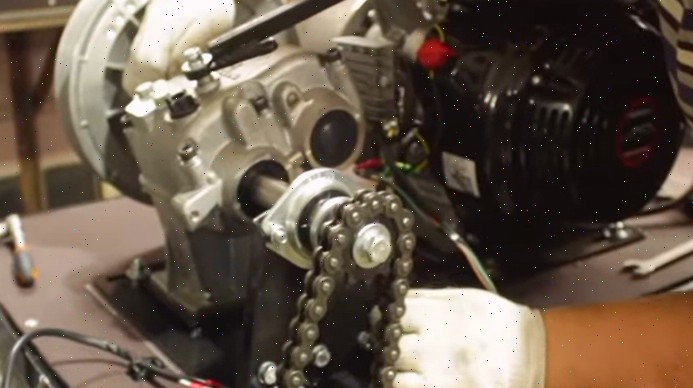

Этап 4. Сборка передачи

Возвращаем вал, ставим звездочку на выход реверса, подбираем длину цепи/ремня. Выравниваем звезды по одной линии, регулируем натяжение с зазором 8-12 мм прогиба.

Этап 5. Привод переключения

Вырез под рычаг или прокладка троса. Следим за радиусами и тепловыми зонами - не пускаем трос рядом с глушителем. Проверяем ход рычага: «F - N - R» включаются четко, без усилий.

Этап 6. Масло, герметичность, первый прогон

Заливаем масло в коробку (см. «Обслуживание»). Проверяем сальники. Прокручиваем вручную, затем на холостых: вперед - нейтраль - назад. Слушаем шумы, ловим вибрации - это маркеры несоосности.

Этап 7. Тест на снегу

Стартуем мягко. Проверяем задний ход у дерева/куста, где обычно «зажимает». После 10-15 минут - контроль протечек и температуры корпуса.

Выбор коробки: что взять и почему

• Коробки «под Буран». Популярный вариант - много лет в эксплуатации на снегоходах, хорошая ремонтопригодность, доступ к запчастям. Часто меняют комплектность под вал буксировщика, остальное - типовое.

• Альтернативные китайские блоки. Привлекательная цена, но сложнее с запчастями локально. При поломке ждать поставку дольше.

Ключ к выбору - логистика запчастей и совместимость с твоей рамой/вариатором. Проверяем посадочные размеры, вылеты валов, «окно» под рычаг.

Обслуживание коробки реверса

Масло. Для классических коробок применяют трансмиссионные масла класса ТАД-17/ТМ-5 по ГОСТ. Заправочный объем - ориентир 300-350 г для «коробок под Буран» и 120-200 г для компактных блочных реверсов - окончательно смотри руководство к своему узлу.

Периодичность. После обкатки - смена масла, далее - раз в сезон перед первым выездом.

Как заменить масло без «ямы».

1. Греем коробку 5-7 минут на холостых

2. Шприц 50-100 мл + шланг 6 мм - откачиваем старое масло через заливную пробку

3. Заливаем свежую норму, контролируем уровень по контрольному отверстию/метке

Что еще проверить при обслуживании: люфт выходного вала, натяжение привода, состояние троса, герметичность сальников.

Таблица быстрых ошибок и решений

Мини-кейс: «застрял в овраге»

Проблема. Узкий спуск к ручью, поворот не влез. Без заднего хода - только копать и вытаскивать санки вручную.

Действие. Реверс-редуктор, тросовый привод на руле, смещение двигателя на 15 мм для баланса, выравнивание валов, масло по регламенту.

Результат. В тех же условиях задний ход позволил откатиться и выбрать обходной путь. Экономия времени на участке - минус ~1-1,5 часа и ноль повреждений саней.

FAQ: частые вопросы кратко

Как поставить реверс на мотобуксировщик своими руками? По схеме выше: подставки - демонтаж - сверловка - монтаж реверса - привод - масло - тест.

Как установить на мотособаку, если тросовый привод? Проложить трос вдоль «холодной» стороны, закрепить в клипсах, радиус изгиба не меньше 80-100 мм, не вести рядом с выпуском.

Сколько стоит реверс? Зависит от бренда и комплекта: коробка, вал, крепеж, привод. Смысла в «дешевой без запчастей» - мало: простой при поломке дороже.

Итог

Если кратко: реверс устанавливаем на мотобуксировщик так - план, разметка, соосность, крепеж, привод, масло, тест. Берем коробку с доступными запчастями, делаем рычаг на руле, следим за тросом и сальниками. Тогда задний ход - не прихоть, а рабочий инструмент, который помогает выезжать, а не выкапывать себя из сугроба.
